Herstellung von Banknoten

Von der Herstellung von Banknotenpapier in der Papierfabrik Louisenthal bis zur Druckproduktion in der Bundesdruckerei in Berlin.

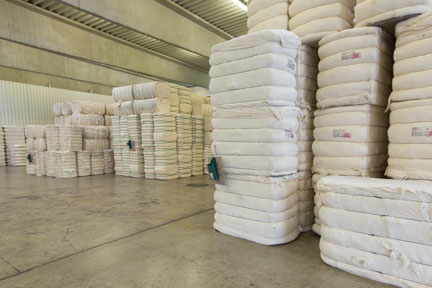

Baumwolllager: Angelieferte Baumwollballen, Lagerhalle

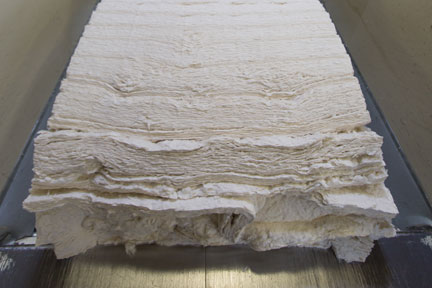

Baumwolllager: Transportband zur Baumwollaufbereitung.

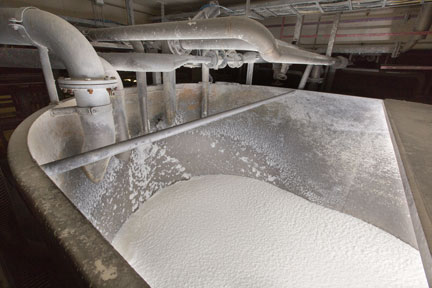

Baumwollaufbereitung: Vorbereitung der Pulpe (Wasser-Fasergemisch), aus der später das Papier hergestellt wird.

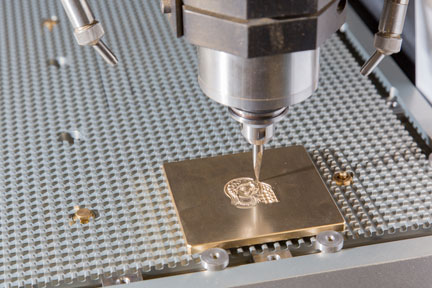

Prägestöcke: Fräsen eines Wasserzeichen-Prägestocks, mit dem das Rundsieb geprägt wird.

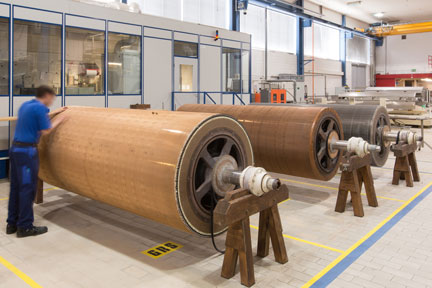

Fertiges Rundsieb: Gesamtaufnahme eines Rundsiebs.

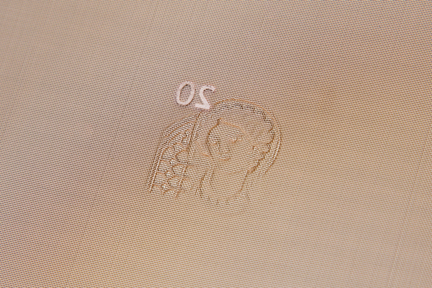

Fertiges Rundsieb: Nahaufnahme des Rundsiebs mit einer vollständigen Wasserzeichenprägung.

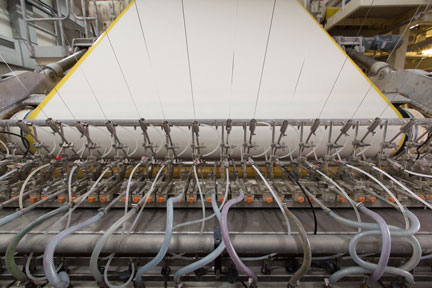

Papiermaschine: Einlauf der Sicherheitsfäden, im Hintergrund die Papierbahn.

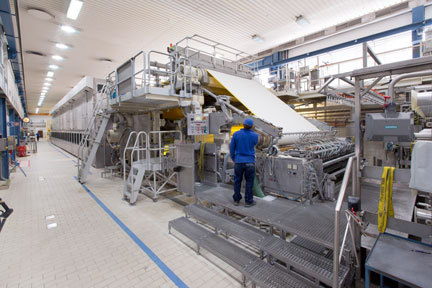

Papiermaschine: Übersicht der Rundsieb-Papiermaschine.

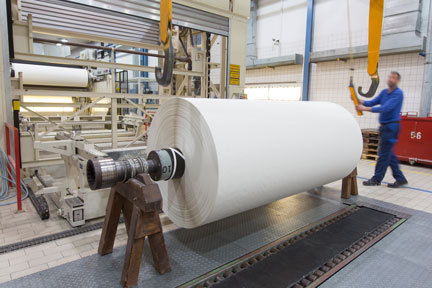

Papiermaschine: Vollständiger Tambour (aufgewickelte Papierbahn)

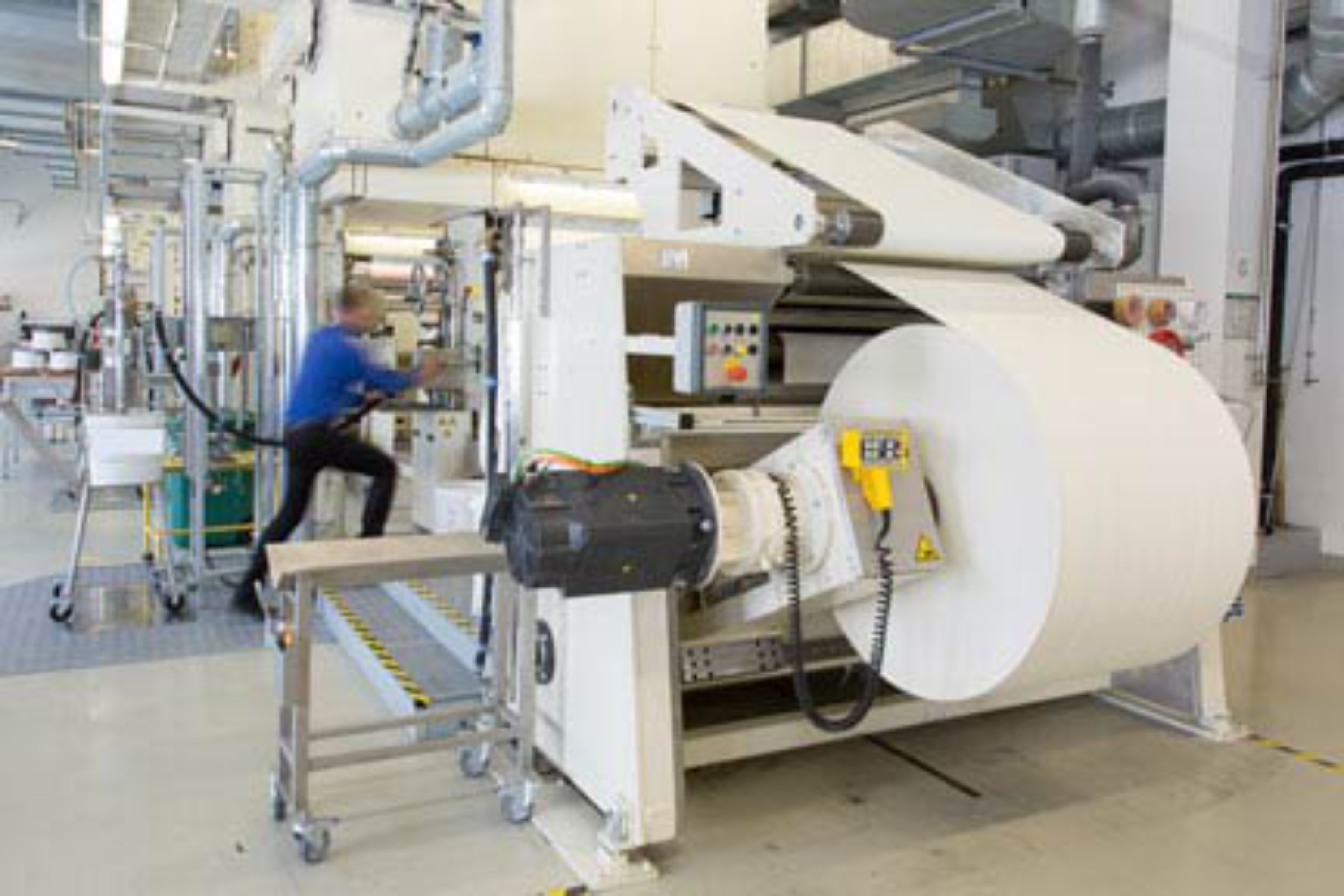

Folienapplikation: Abwicklung der Papierbahn für die Folienapplikation.

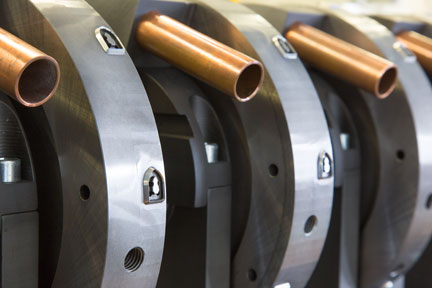

Folienapplikation: Stanzwerkzeug zur Erstellung der Papieröffnung des Porträtfensters.

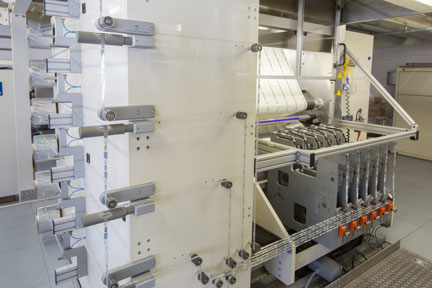

Folienapplikation: Zuführung der Heißprägefolie zur Papierbahn.

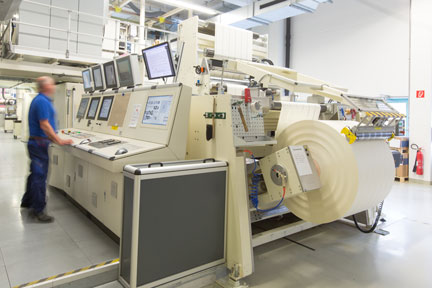

Folienapplikation: Bedienpult und Rollenaufwicklung der Folienapplikation.

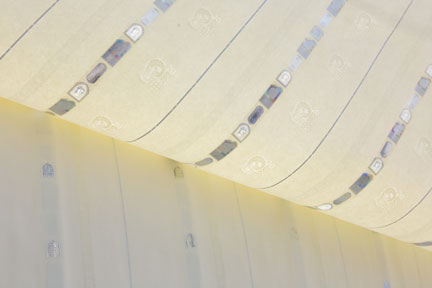

Folienapplikation: Hochgeschlagene Papierbahn mit sichtbarem Wasserzeichen, Porträtfenster, Sicherheitsfaden und Iriodinstreifen.

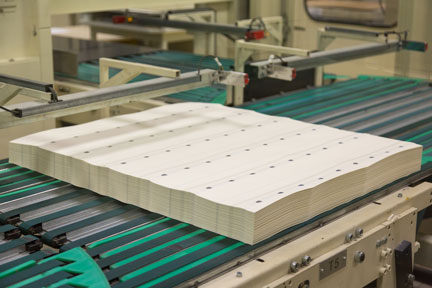

Bogenschnitt: Fertiges Papierries mit 500 Bogen.

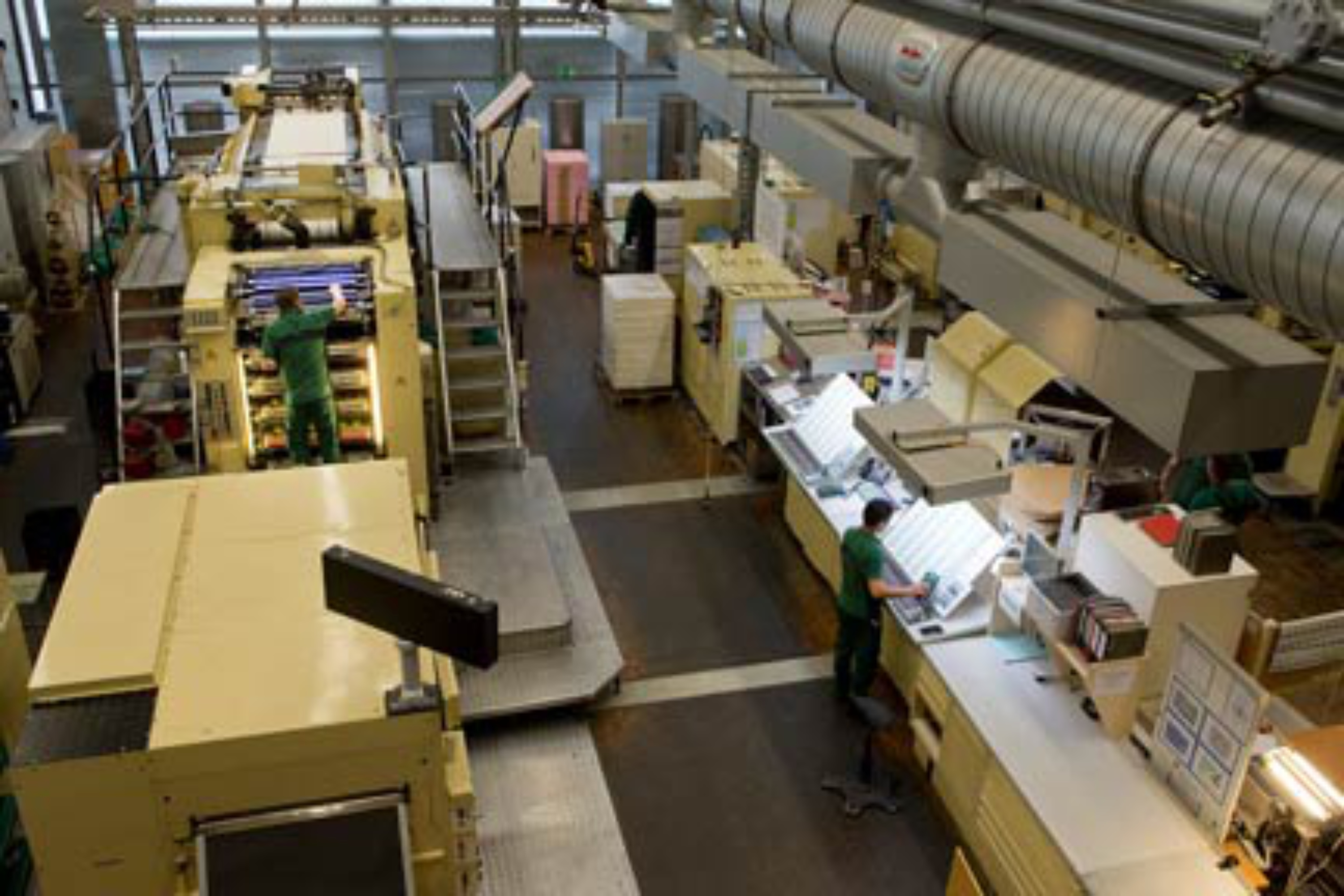

Simultandruck: Blick in einen Drucksaal. Die Qualität wird während des Fortdruckes bei jedem Druckschritt ständig überwacht.

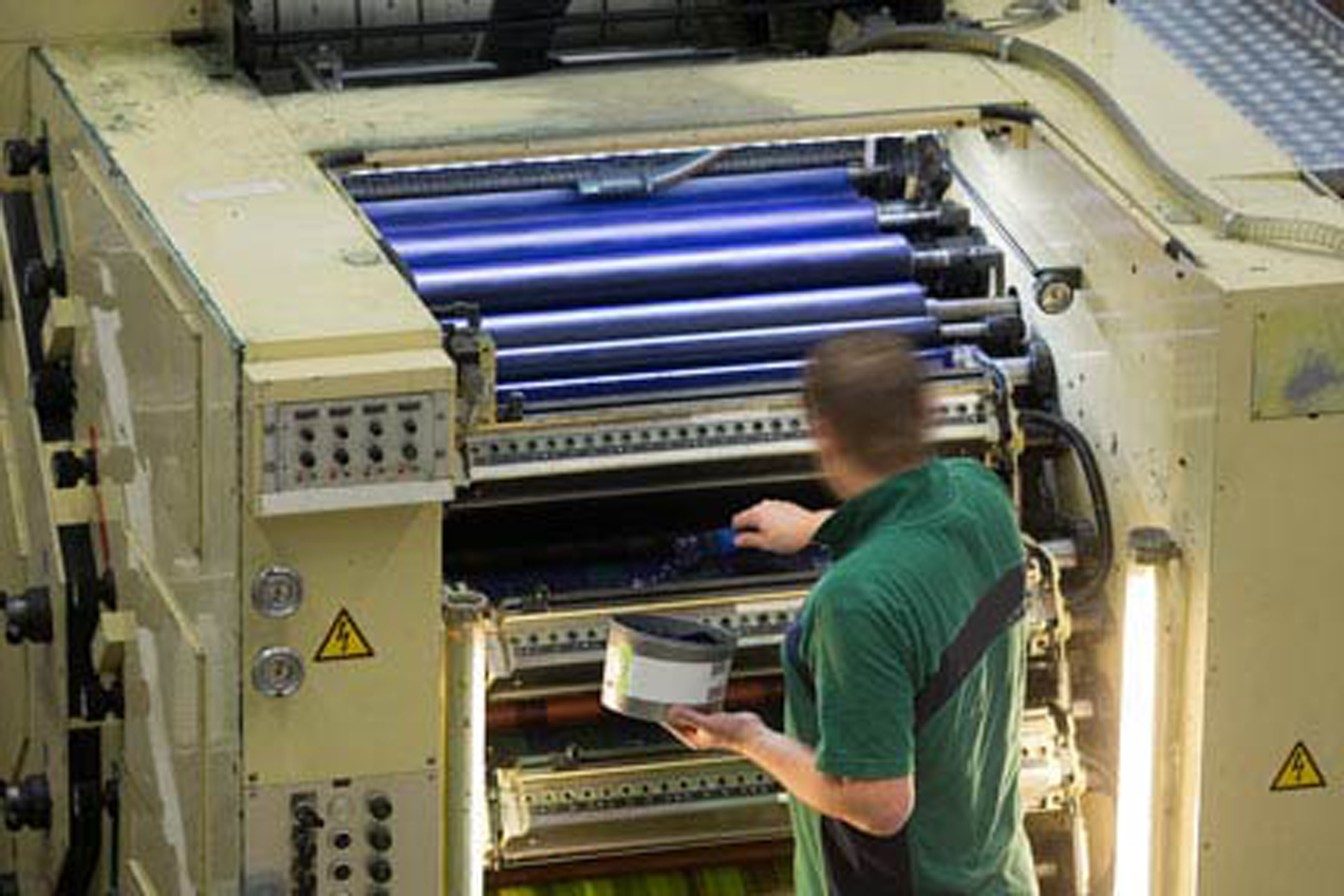

Simultandruck: Blick auf die Farbwerke der Simultan-Druckmaschine während der manuellen Befüllung mit Druckfarbe.

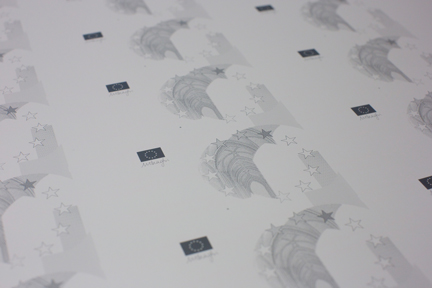

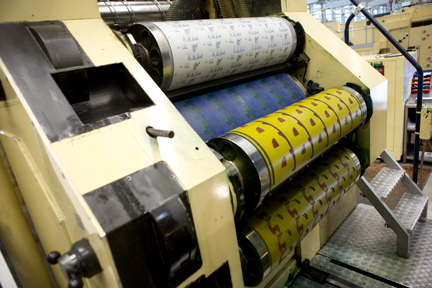

Simultandruck: Beim Simultandruck übertragen die Druckplatten die Farben über ein Gummituch auf das Papier. Die speziellen Maschinen für Euro-Banknoten bringen die Motive von vier Druckplatten pro Seite mit insgesamt bis zu 16 Farben gleichzeitig auf die Druckbögen.

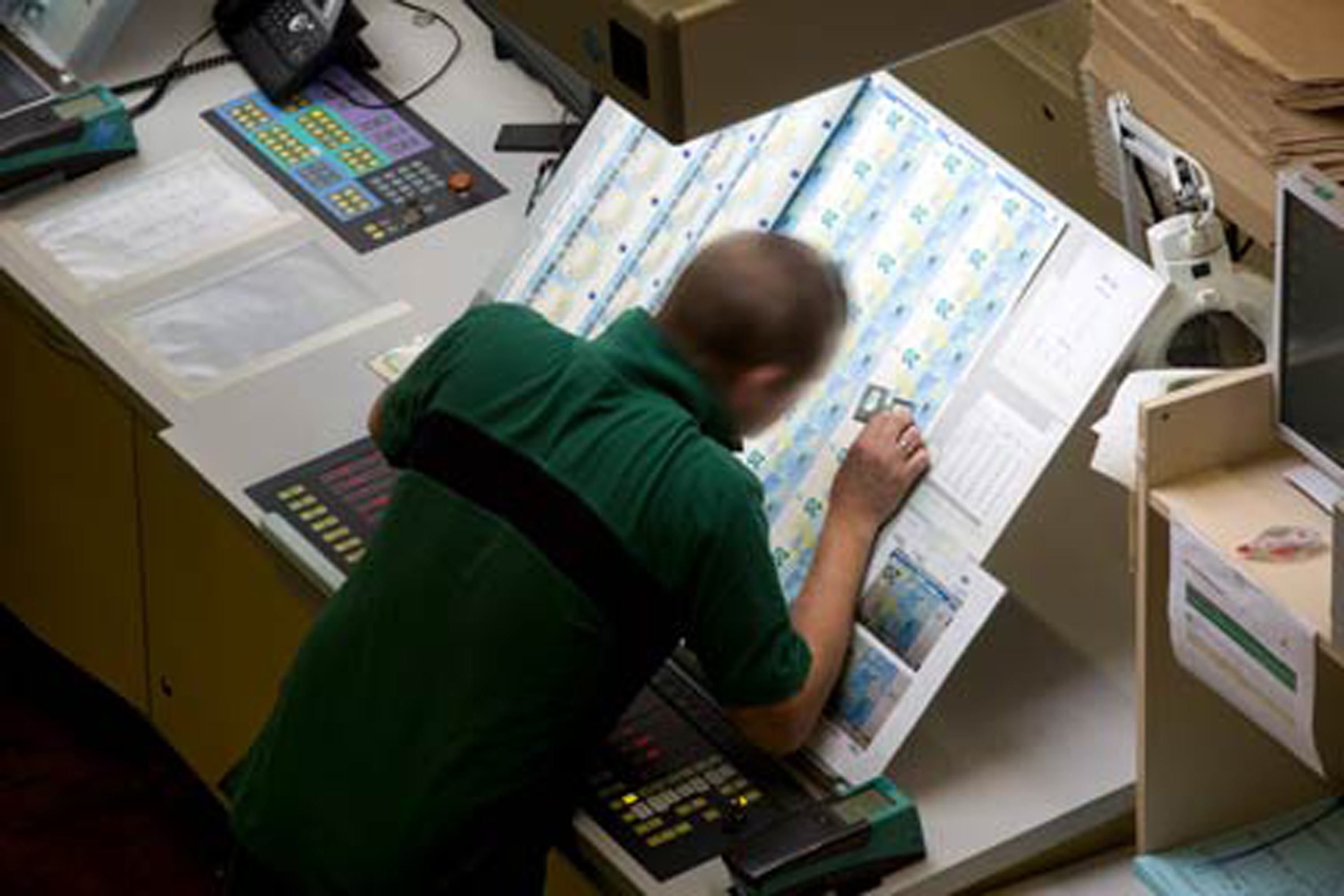

Simultandruck: Drucker bei der Kontrolle der Druckqualität am Leitstand der Simultan-Druckmaschine.

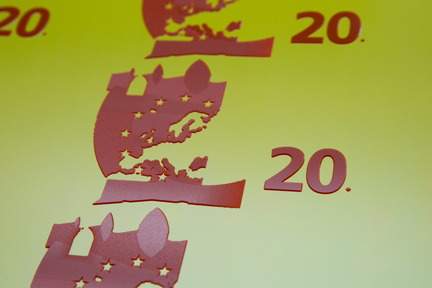

Simultandruck: Nahaufnahme einer Hochdruck-Platte für den Simultandruck.
Simultandruck: Nahaufnahme einer Offset-Druckplatte für den Simultandruck.

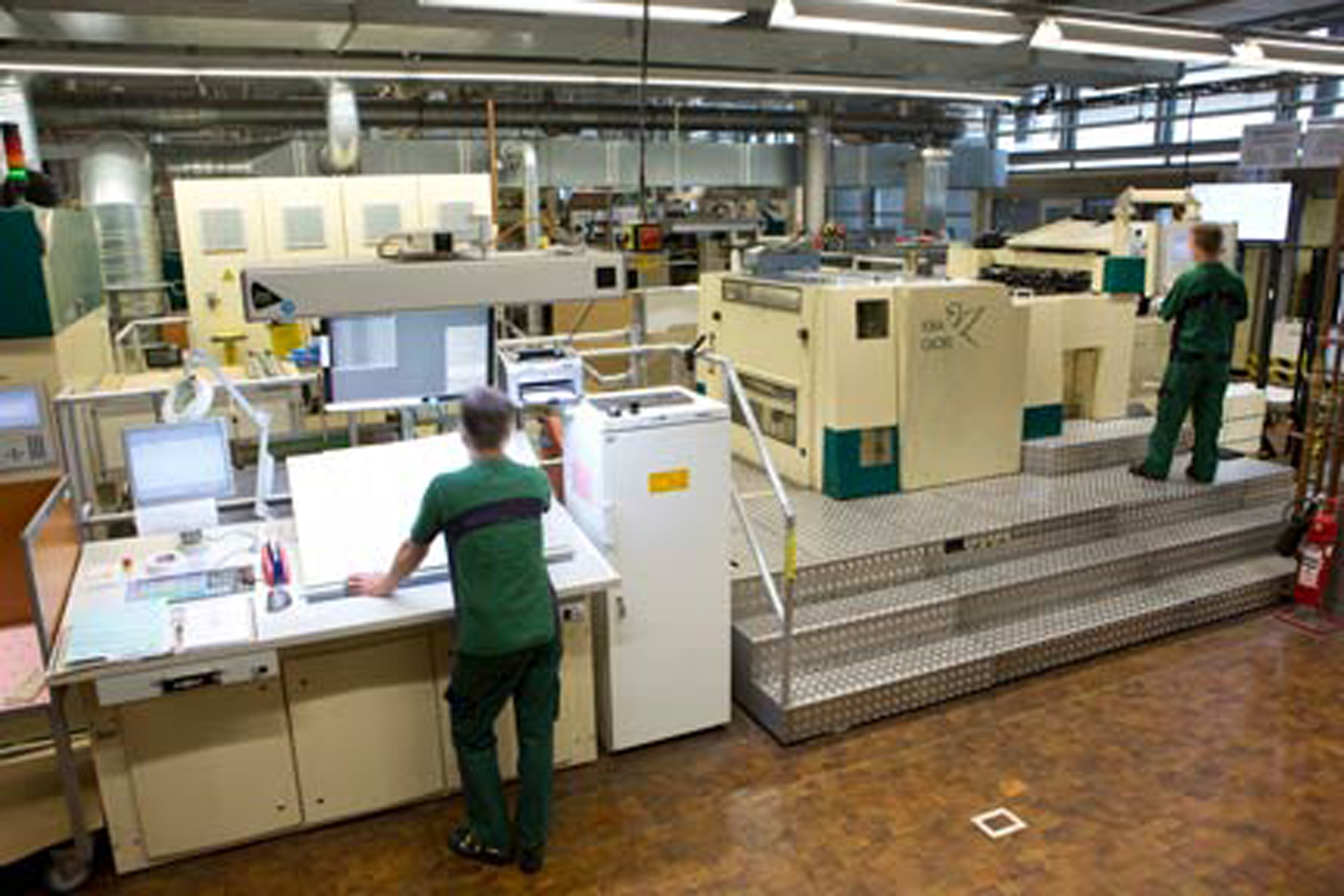

Siebdruck: Blick auf Leitstand und Druckwerk der Siebdruckmaschine, die mit einem Rundsieb die Smaragdzahl aufdruckt.

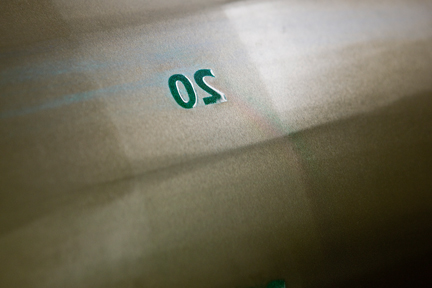

Siebdruck: Nahaufnahme des Rundsiebs, mit welchem die Smaragdzahl im rotativen Siebdruck aufgedruckt wird. Sichtbar ist der offene Bereich mit dem spiegelverkehrten Motiv "20", durch den die Druckfarbe gestrichen wird.

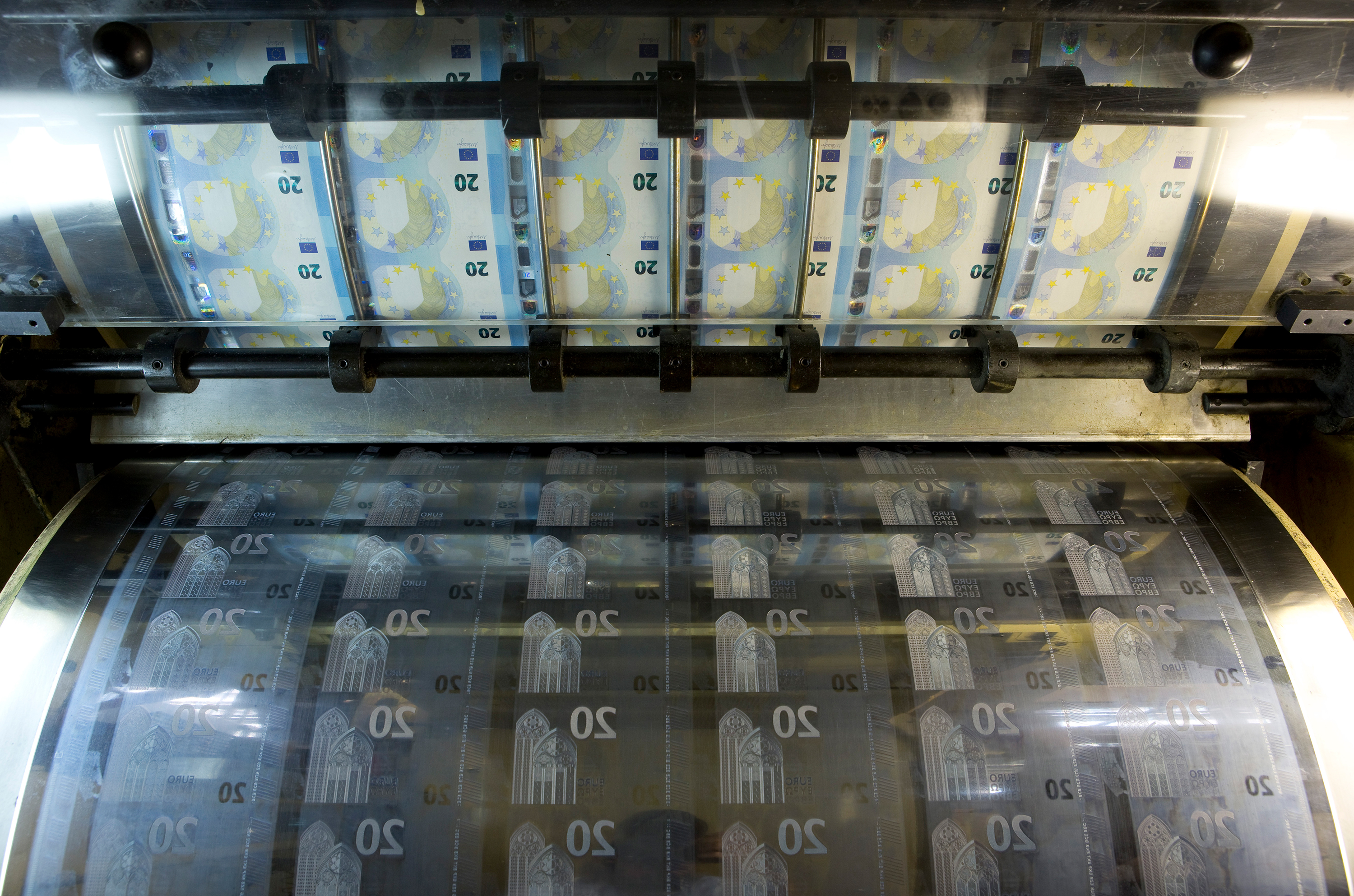

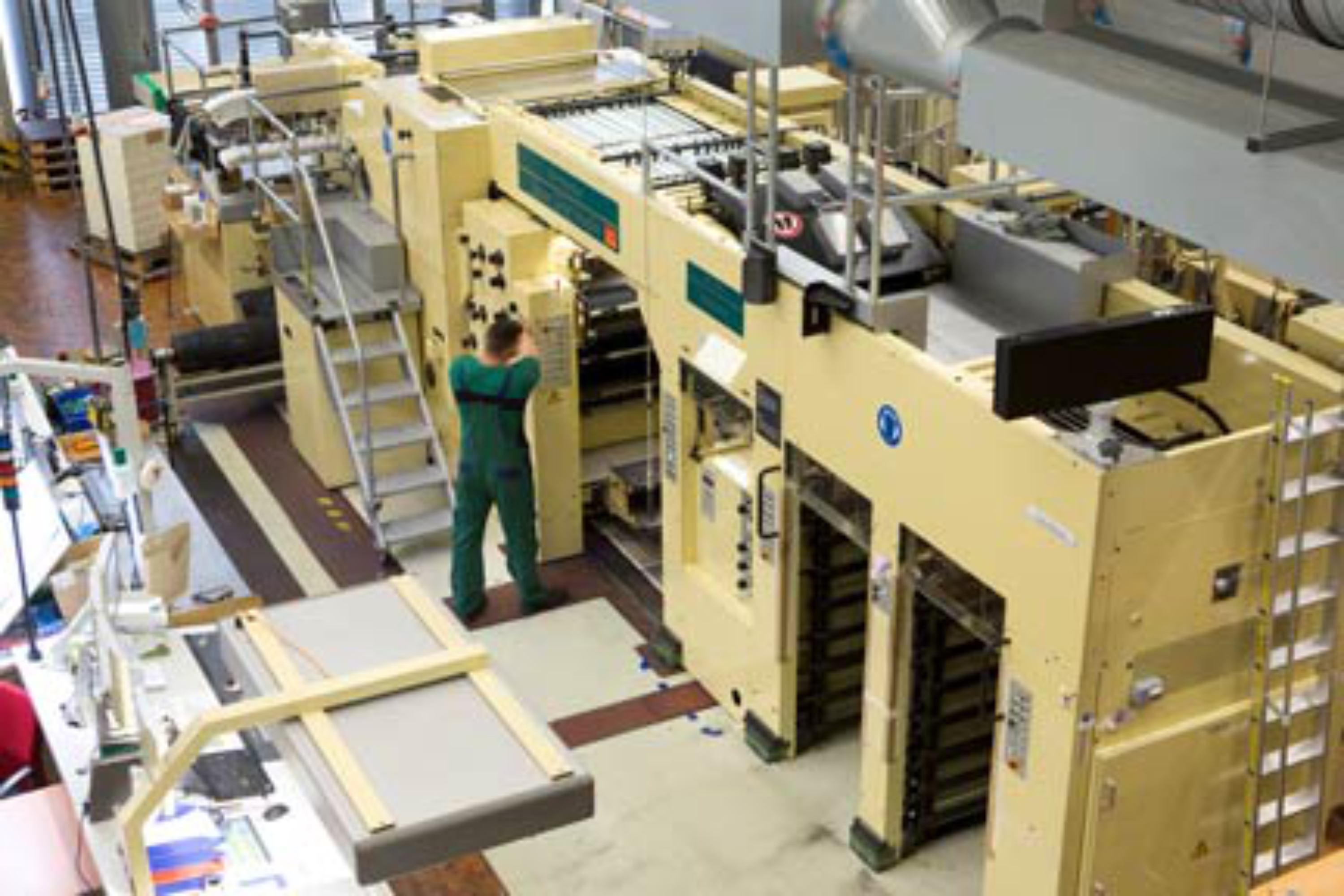

Stichtiefdruck: Blick auf die Stichtiefdruckmaschine, mit welcher das fühlbare Relief der Banknote erzeugt wird.

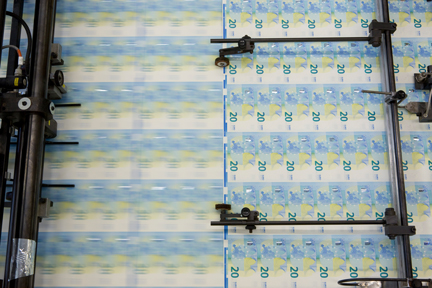

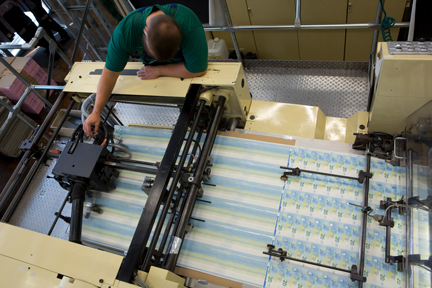

Stichtiefdruck: Blick auf die Bogenanlage der Stichtiefdruckmaschine. Die Bogen sind bereits teilbedruckt.
Stichtiefdruck: Blick auf die Bogenanlage der Stichtiefdruckmaschine. Die Bogen sind bereits teilbedruckt.
Stichtiefdruck: Eingespannte Stichtiefdruckplatte in der Stichtiefdruckmaschine.

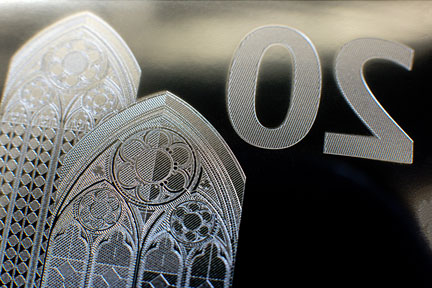

Stichtiefdruck: Nahaufnahme einer Stichtiefdruck-Platte. Deutlich sichtbar sind die Vertiefungen, die die Farbe aufnehmen.

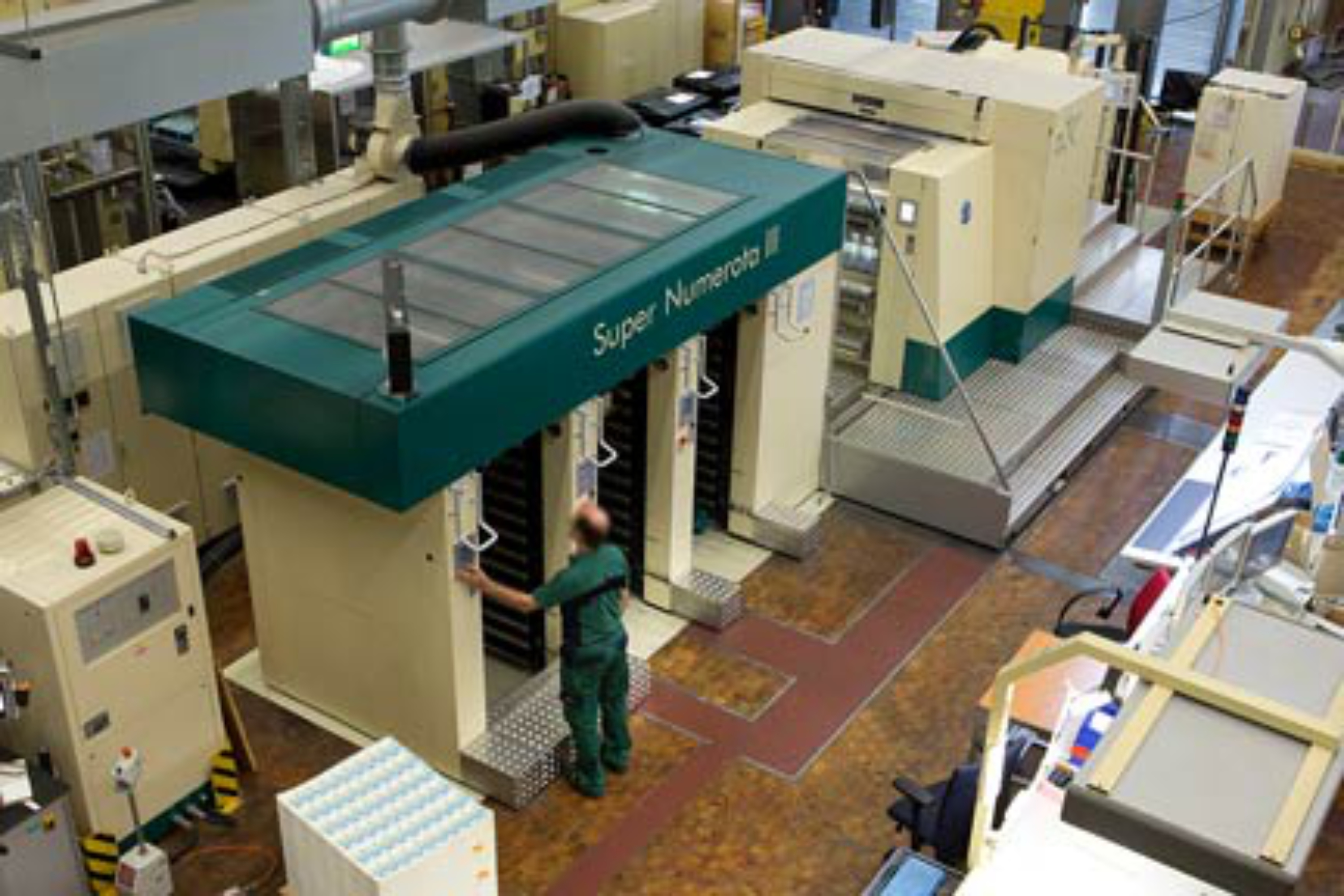

Zifferung: Blick auf die Zifferndruckmaschine.

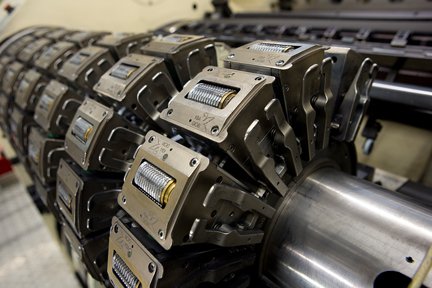

Zifferung: Geöffnete Maschine mit montierten Ziffernwerken

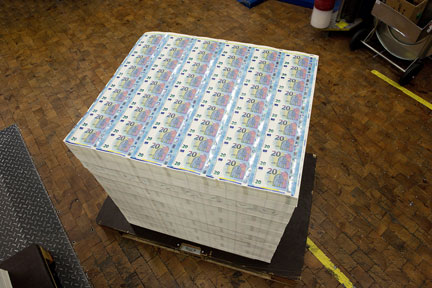

Endverarbeitung / Notenschnitt: Palette mit Banknotenbogen

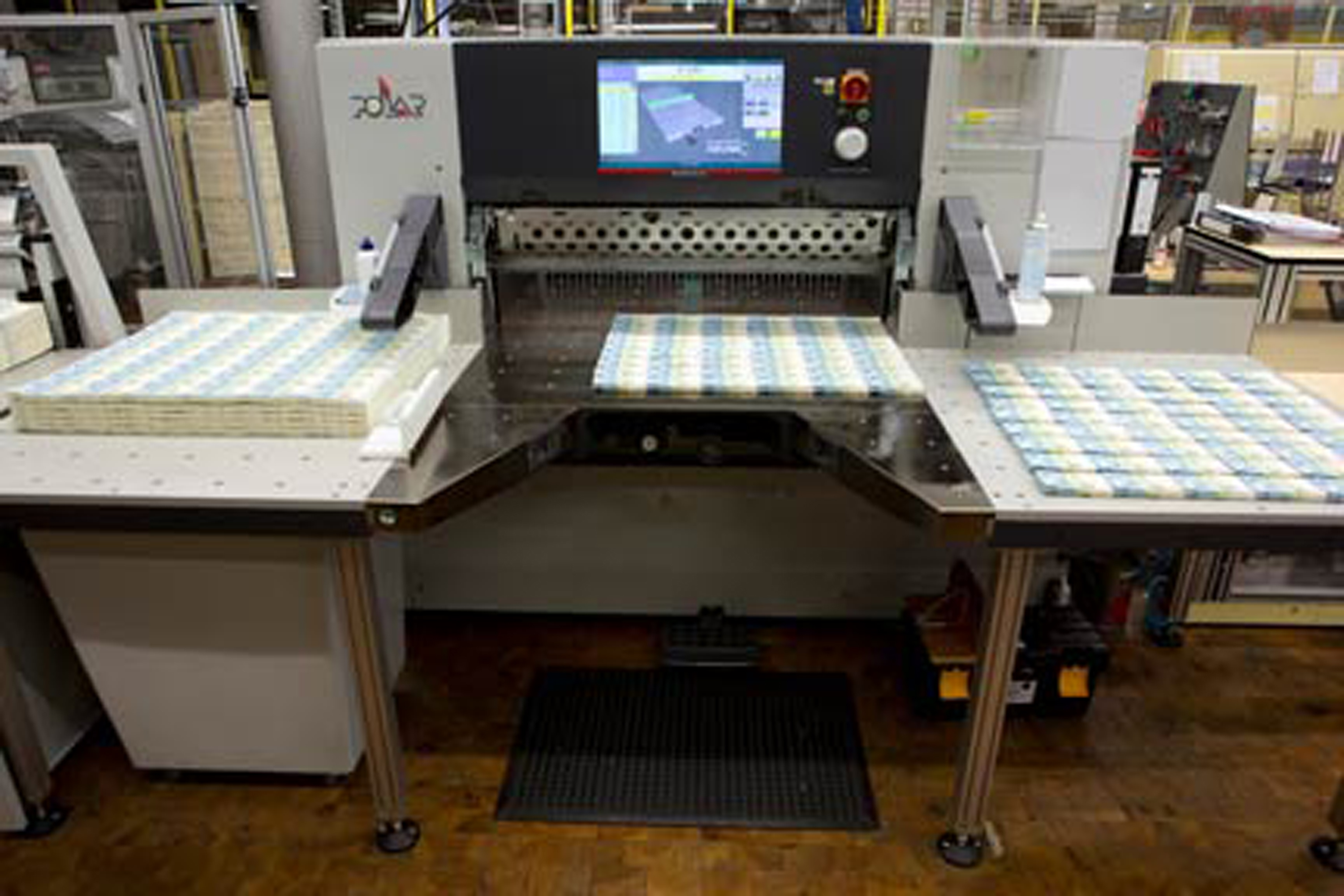

Endverarbeitung / Notenschnitt: Blick auf den Planschneider, mit dem die Banknoten vom Bogen auf ihre endgültige Größe geschnitten werden.

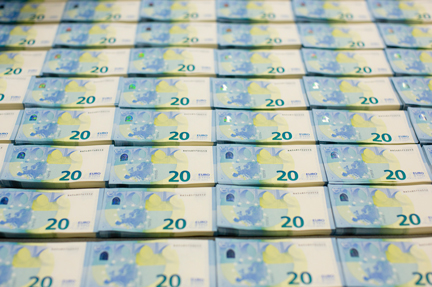

Endverarbeitung / Notenschnitt: Fertig geschnittene Banknoten

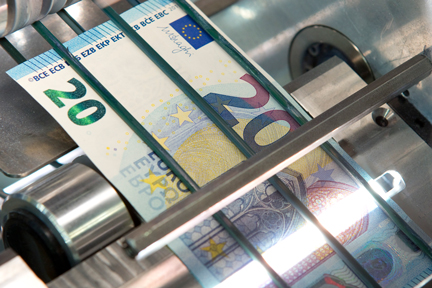

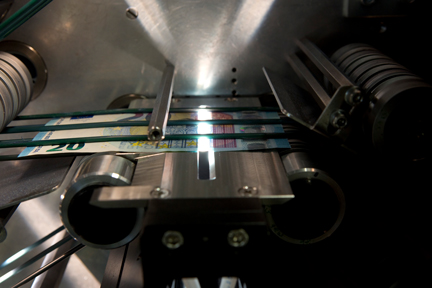

Endverarbeitung / Banknoteninspektion: Nach dem Notenschnitt werden alle Banknoten in einer Sortiermaschine vereinzelt und mit Kamerasystemen auf Fehlerfreiheit geprüft. Fehlerhafte Noten werden aussortiert und geschreddert.
Endverarbeitung / Banknoteninspektion: Nach dem Notenschnitt werden alle Banknoten in einer Sortiermaschine vereinzelt und mit Kamerasystemen auf Fehlerfreiheit geprüft. Fehlerhafte Noten werden aussortiert und geschreddert.

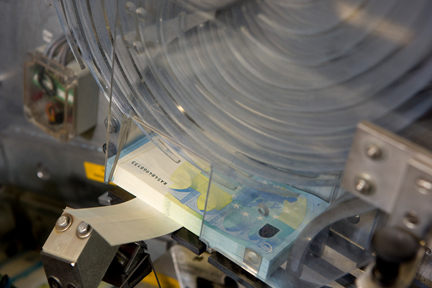

Endverarbeitung / Banknoteninspektion: Nach der Aussortierung von fehlerhaften Banknoten werden die einwandfreien Banknoten automatisch zu einem Notenpäckchen banderoliert.

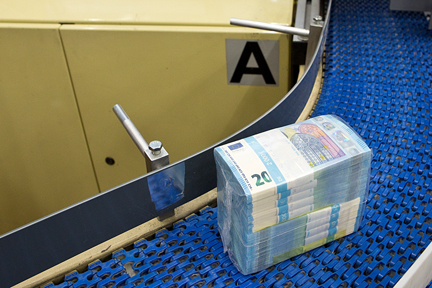

Endverarbeitung / Banknoteninspektion: Zehn banderolierte Notenpäckchen werden zu einem Notenpaket verschweißt.
